ТОО «Изолит» предприятие электроизоляционных материалов

Марка

Толщина, мм

Композиция

Класс нагревостойкости, °С

Назначение

Гарантийный срок хранения, мес.

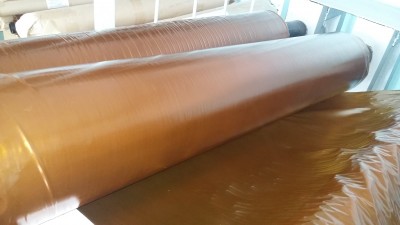

ЛКМ, ЛКМС

0,10; 0,12; 0,15

Капроновая ткань, масляное связующее

105

В качестве гибкого электроизоляционного материала в электрических машинах и аппаратах

- для ЛКМС допускается работа в трансформаторном масле, отличается повышенной эластичностью и диэлектрическими свойствами;

- для ЛШМС допускается работа в трансформаторном масле, отличается повышенными диэлектрическими свойствами

6

ЛШМ, ЛШМС

0,10; 0,12; 0,15

Шёлковая ткань, масляное связующее

Марка

Толщина, мм

Предельные отклонения, среднее, мм

Удельная разрушающая нагрузка при растяжении, не менее, Н/см

Среднее пробивное напряжение на электродах диаметром 6 мм, не менее, кВ

Удельное объёмное электрическое сопротивление, не менее, Ом·м

На образцах, нарезанных

При (15-35)°С 45-75%

105 °С

после выдержки 96 ч при 23 °С 93%

(15-35)°С 45-75%

105 °С

После выдержки 96 ч при 23 °С 93%

вдоль основы

поперек основы

под углом 43-45° к основе

До перегиба

После перегиба

ЛКМ

0,10

±0,01

24

17

17

6,0

4,2

4,2

2,6

1·10¹¹

1·10⁷

1·10⁸

0,12

25

18

18

7,5

5,4

4,8

3

0,15

+0,01

-0,02

30

22

22

8,5

6,6

5,4

3,7

ЛКМС

0,10

±0,01

24

17

17

6,5

5

4,4

2,8

1·10¹¹

1·10⁷

1·10⁸

0,12

+0,02 -0,01

25

18

18

9,0

6,6

5,0

4

0,15

+0,01

-0,02

30

22

22

9,8

7,5

6,6

4,6

ЛШМ

0,10

±0,01

24

17

17

6,6

4,2

4,2

3

1·10¹¹

1·10⁷

1·10⁸

0,12

+0,02 -0,01

25

18

18

8,0

6,0

5,0

3,7

0,15

+0,01

-0,02

30

22

22

9,3

6,6

5,6

4,1

ЛШМС

0,10

±0,01

24

17

17

7,0

5,1

4,8

3,2

1·10¹¹

1·10⁷

1·10⁸

0,12

+0,02 -0,01

25

18

18

9,0

6,6

5,4

4,1

0,15

+0,01

-0,02

30

22

22

9,8

7,5

7,2

4,6
